Описание
Аналог ведущих европейских производителей
СПОСОБ ИСПОЛЬЗОВАНИЯ КЛАПАНА

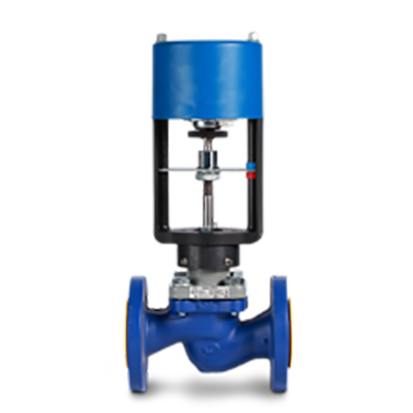

Клапаны серии 110, разгруженные по давлению, были разработаны для длительного и безотказного функционирования в наиболее тяжелых условиях работы в индивидуальных тепловых пунктах (ИТП) в системах тепло-водоснабжения на холодную и горячую воду либо раствор этиленгликоля температурой не более 150 °C и номинальным давлением 1,6-2,5 Мпа.
ДОСТОИНСТВА КЛАПАНА 25Ч945П / 25КЧ945П
- Изменение расходной характеристики без демонтажа изделия. Плунжер, который можно заменить, даёт возможность пользоваться одним клапаном с различными пропускными параметрами, а также заменять внутренние элементы без разбора конструкции.
- Разгруженная конструкция с ду 15. В клапане зрк 25ч945п / 25кч945п с электроприводом благодаря наличию затвора с камерой, разгруженной по давлению, можно работать с приводами более низкой мощности. Такой симбиоз положительно сказывается на долговечности и надежности изделия, повышает энергоэффективность изделия.
- Укороченный ход штока (от 5 до 10 мм), сокращает время закрытия клапана.
- Отвечает за такие задачи, как запирание и регулировка. Клапан запорно-регулирующий 25ч945п / 25кч945п имеет уровень герметичности – А (согласно ГОСТ 9544).
- Уплотнение штока гарантирует работу клапана без протечек не менее 5 лет. Средний срок службы уплотнительной гайки 10 лет. Не требует дополнительного обслуживания.
| Деталь | Материал |
|---|---|
| шток | СТ40Х13/95Х18 |
| поршень | СТ40Х13/95Х18 |
| плунжер | СТ 20Х13 |
| седло | СТ 20Х13 |
| корпус | СЧ 20 / ВЧ 40 |
| крышка | СТ 20Л |
| уплотнение в затворе | Металл-PTFE |
| уплотнение штока | Резино-фторопластовое |
| Диаметр номинальный DN | ||||||
|---|---|---|---|---|---|---|
| 15 | 20 | 25 | 32 | 40 | 50 | |
| L, мм | 130 | 150 | 160 | 180 | 200 | 230 |
| H, мм, не более | 347 | 353 | 437 | 465 | 472 | 488 |
| H1, мм, не более | 299 | 300 | 379 | 395 | 397 | 405 |
| Масса, кг, не более | 4,2 | 4,7 | 6,9 | 8,7 | 10,5 | 12,9 |
ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ
Применяемые приводы AUMA
| Наименование параметра | Значение параметра | |
| ES 05 | ES06 | |
| Нагрузочная сила, Н | 600… 1000 | 2000 |
| Выключающая сила, Н | 250…1100 | 360…4500 |
| Скорость управлениямм/мин | 8 | 8…15 |
| Максимальный рабочий ход, мм | 30 | 40 |
| Время открытия/закрытия на клапане, мин | 0,6… 5 | 1…10 |
| Напряжение питани,яV | 230; 24 | |
| Мощность зnектродвигатеnя, W | 2,7 | 5 |
| Тип управления | Трехпозиционное управление. Аналоговый сигнал | |
| Температура окружающей среды, оС | — 25…+55 | |
| Степень защиты | IP 43 | IP 54 |
| Механическое присоединение | столбчатое или фланцевое | |
| Масса, кг | 1,0 | 2,1 |
